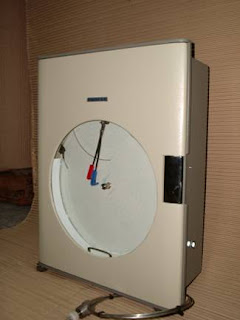

- Registradores de presión y/o temperatura por medio de carta circular.- Disponibles en una o más variables de presión y/o temperatura.
- Accionamiento: mecánico, a batería o por medio de motor eléctrico.
- Provistos de RELOJES A BATERIA MULTIROTA-CIONALES.
- RELOJES APTOS PARA AREAS CLASIFICADAS CLASE 1, GRUPO C Y D.
- MARCADEL RELOJ: SONCEBOZ.
- ORIGEN DEL RELOJ: SUIZA, CON CERTIFICADO DE ORIGEN.
- Dimensiones: 8” o 12”.
- Tipos de montaje: pared, caño o pedestal.
LOS REGISTRADORES PIPEPETROL SON CALIBRADOS EN LABORATORIOS ACREDITADOS, MEDIANTE PATRONES CON TRAZABILIDAD A LOS PATRONES DEL INTI.
Características Constructivas:
- Fuelles Receptores: Construidos en bronce fosforoso o acero inoxidable, que seguran una muy baja histéresis en largos ciclos de vida.Los fuelles son capaces de recibir señales de salida neumática e 3-15 psig o de 6-30 psig.
- Elementos de Presión estática, diferencial: Los elementos de presión estática están constituidos por un tubo de precisión, en forma de helicoide, a fin de alcanzarse una alta precisión y energia mecánica. Son disponibles en rangos hasta 350 bares, construidos en acero inoxidable. El registro de presión diferencial se realiza a través de la instalación de una unidad de presión diferencial, la cual es compatible con los valores máximos de presiónestática y diferencial de presión requeridos.
- Sistema Térmico: Constituidos por un tubo bourdon flexible de acero al carbono de alta precisión, un capilar y un bulbo sensor. Construidos totalmente en acero inoxidable. El bulbo tiene un extremo roscado de ½” NPT para ser instalado en el interior de las termocuplas. El tubo capilar tiene una extensión de 1,5 mts y en los casos que se lo requiera puede estar protegido por una armadura exterior de acero inoxidable.
- Caja: Construida en chapa estampada de acero al carbono, con un revestimiento anticorrosivo y una capa final de pintura horneada de epoxi poliéster. Apta para ser utilizada a la intemperie y adecuada para ser utilizada en el campo. Disponibles tanto para montaje a cañería de 2” o para montaje en panel.
- Gráficos Circulares: Construidos en papel de alta textura y calidad, libre de errores de impresión. Los gráficos con compatibles con los de la línea Taylor y son suministrados tanto en dimensiones de grafica de 8” o 12”.
- Relojes de accionamiento: Pueden ser tanto de accionamiento eléctrico; a baterías intercambiables (aptos a prueba de explosión) o a cuerda mecánica. Son disponibles en una amplia variedad de velocidades de grafico.
- Mecanismos de Registro: Las partes principales del mecanismo de registros (puentes; brazos, articulaciones, etc.) son construidas de acero inoxidable y están diseñadas para una larga vida de operación bajo extremas condiciones de servicio.Los brazos de cada variables permiten una segura y rápida calibración, permitiéndose ajustar el cero y el rango de forma micrometrica.
Especificaciones Técnicas:
- Exactitud:
Elementos Helicoidales: + 1% a fondo de escala
Elementos de fuelles: + 1/2% a fondo de escala.
Sistema térmico: + 1% a fondo de escala.
- Rangos Disponibles:
Elementos de fuelles: 3-15 psi y 6-30 psi
Elementos Helicoidales: Hasta 350 bares.
Rangos de temperatura: -50 ºC hasta 150 ºC.
- Conexiones a proceso:
Presión: ¼” NPT (Hembra)
Temperatura: ½” NPT (Macho)
Presión diferencial: ¼” y ½” NPT.
