REGISTRADORES DIGITALES DE PRESIÓN Y TEMPERATURA




Marca: KELLER

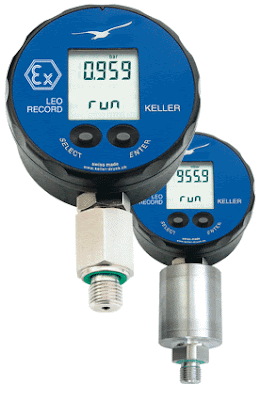

Modelo: LEO Record

• Registra Presión y Temperatura.
• Indica presión en tiempo real mientras registra simultáneamente.
• Permite seleccionar escala de lectura en bar, mbar, psi, kPa o mH2O.
• Rango de Presión: modelos desde vacío hasta 1000 bar.
• Rango de Temperatura de registro: -10 a 60 °C.
• Conexión de 1/4”.
• Alimentación a batería.
• Seguridad de almacenamiento debido a su memoria no volátil.
• Pueden obtenerse hasta 57000 registros en intervalos de 1 segundo.
• Precisión: ± 0,1% (de 0 a 50 ºC).












Modelo: Mano Record


• Indica: Presión, Unidad de Presión, Temperatura, Tiempo Transcurrido.
• Rango de Presión: modelos desde 30 mbar hasta 1000 bar.
Registra y almacena los valores medidos.
• Rango de Presión: modelos desde 30 mbar hasta 1000 bar.
• Rango de Temperatura de registro: -30 a 80 °C.
• Memoria para 16.000 lecturas.
• Precisión: ± 0,1%.
• Alimentación a batería.













Modelo: Mano Cali

• En el modo básico, el Mano Cali indica: Presión, Unidad de Presión, Valores Máximos y Mínimos.
• Rango de Presión: modelos desde 2 bar hasta 700 bar.
• Rango de Temperatura de registro: -30 a 80 °C.
• Unidades de Presión: bar, PSI, kPa, MPa.
• Funciones TARA (setea un nuevo valor de referencia), LEAK (mide las variaciones de presión en un período programable) y RES (aumenta 10 veces la precisión estandard).
• Precisión: ± 0,05%.• Alimentación a batería.
Ante cualquier consulta, no dude en comunicarse con nosotros.
PIPEPETROL
pipepetrol.blogspot.com
(54 11) 4865-2395

MANÓMETRO DIGITAL CON INDICADOR DE TEMPERATURA KELLER

Marca: KELLER



Modelo: Mano Gauge
• Indica: Presión, Unidad de Presión, Temperatura, Tiempo Transcurrido.
• Rango de Presión: modelos desde 30 mbar hasta 1000 bar.
• Precisión de Lectura: ± 0,1%.
• Alimentación a batería.


Ante cualquier consulta, no dude en comunicarse con nosotros.
PIPEPETROL

ventas@pipepetrol.com.ar

www.pipepetrol.com.ar

pipepetrol.blogspot.com

(54 11) 4865-2395

SELLADOR HENRY RAM-NEK



Material sellante utilizado en las tapas de bodegas de barcos, las cuales almacenan cereales y demás mercaderías, y en protección de cañerías de metal contra corrosión y oxidación.

MATERIALES DISPONIBLES EN FORMA DE TIRAS Y ROLLOS.


Marca: HENRY RAM-NEK

1) MODELO: MT201 - RAM-NEK MARINE TAPE
Adhesivo plástico de alto poder de adherencia.
- Aplicación:
Recomendado para altos requerimientos y servicios críticos (condiciones climáticas críticas).
- Composición:
Compuesto por silicona, polipropileno, asfalto, fibra de celulosa, caolín, sílice (cuarzo), dióxido de titanio.

2) MODELO: MT212 - MARITAPE 40 HATCH COVER TAPE
Adhesivo plástico de mediano poder de adherencia.
- Aplicación:
Recomendado para moderados requerimientos (condiciones climáticas moderadas).
- Usos típicos:
Tapas de escotillas de barcaza, tapas de escotillas de a bordo, tapas de tanques, y protección de cañerías de metal contra corrosión y oxidación.
- Composición:
Compuesto por compuesto por asfalto, polímero de estireno – buta-1,3-dieno, inertes.


VENTAJAS DE LOS DOS MODELOS
- Auto adhesividad.
- Capacidad de estanqueidad hidráulica alrededor de 7 m de columna de agua.
- Inatacable por soluciones ácidas, soluciones básicas, soluciones salidas y aguas negras en general.
- Insensible al contacto con el agua de lluvia.
- No necesita ningún confinamiento específico.
- Elevada y permanente plasticidad.
- Características inalterables en el tiempo.

Ante cualquier consulta, no dude en comunicarse con nosotros.

PIPEPETROL
ventas@pipepetrol.com.ar
http://www.pipepetrol.com.ar/
(54 11) 4865-2395

VARILLAS DE APORTE DE MATERIAL PARA SOLDADURA marca DELORO STELLITE



Marca: DELORO STELLITE

Procesos de Aplicación:
Estas varillas proveen el material de aporte para los siguientes procesos de soldadura:
- Oxido-acetileno
- TIG
- Sistemas Automáticos

Estas aleaciones son resistentes al desgaste, a la abrasión y a la corrosión, y mantienen estas propiedades a altas temperaturas.

Cada una tiene diferente composición química, por lo que varan sus propiedades físicas de acuerdo al requerimiento del cliente.

Dimensiones:
- Longitud: 36”
- Diámetros:
2.6 mm (3/32")
3.2 mm (1/8")
4.0 mm ( 5/32")
5.0 mm (3/16")
6.4 mm (1/4")
8.0 mm (5/16")


La siguiente tabla muestra la composición química, dureza y normas de las diferentes aleaciones de cobalto y de niquel:

Usted puede seleccionar la aleación adecuada según los requerimientos y especificaciones de la soldadura a efectuar.
VENTA POR MAYOR
Para mayor información puede contactarse con nosotros enviando un mail a ventas@pipepetrol.com.ar, en donde responderemos su consulta a la brevedad.

ABRAZADERAS

1) ABRAZADERAS DE DERIVACION





De circunvalación total o parcial.
Construidas integralmente en acero inoxidable AISI 304L con una unidad sellante compuesta por un polímero elastómero desarrollado para tal fin y rigurosamente testeado.
Aptas para cañerías de acero al carbono, fundición y polietileno.

Tipos de derivación: bridada o con cupla.



2) ABRAZADERAS DE REPARACION

De circunvalación total o parcial.
Construidas integralmente en acero inoxidable AISI 304L con una unidad sellante compuesta por un polímero elastómero desarrollado para tal fin y rigurosamente testeado.
Aptas para cañerías de acero al carbono, fundición y polietileno.

LOCALIZADOR DE CAÑERIAS TW-6





















PRESTACIONES:

1) Modo Inductivo: para encontrar objetos metálicos o cañerías desconocidas o no localizadas.
2) Traza Inductiva: cuando Ud. conoce el punto de partida de la cañería o del conductor.
3) Localización Conductiva: cuando conoce la posición aproximada de un caño.
4) Determinación de la Profundidad del Conductor
5) Traza Conductiva: para trazar una cañería individual cuando otra cañería está cerca.

TAPONES DE OBTURACION









- Aptos para condiciones de servicio de alto requerimiento.
- Cuerpo de acero al carbono mecanizado o de aluminio.
- Material sellante: uretano, neoprene, caucho sólido, material inflable, silicona, nitrilo, o viton.
- Aptos para diámetros desde 0.93”.
- Presión Máxima: modelos hasta 959 bar.
- Aptos para agua, gas o hidrocarburos (dependiendo del modelo).

CORTATUBOS


· Corta hierro fundido y dúctil, acero al carbono, acero inoxidable hasta Schedule 100.
· Alineamiento perfecto para cortes a escuadra.

CORTATUBOS Y BISELADORAS

1) POR OXICORTE


- Recomendable para cortar gran variedad de diámetros.
- Fácilmente ajustable desde un tamaño a otro.
- Sigue el diámetro externo para producir un biselado consistente.
- Apto para diámetros desde 2" en adelante.

2) POR ARRANQUE DE VIRUTA:

SERIES OF OUTER
This series are portable out-mounted pipe cutting and beveling machine with the following Advantages: light weight, minimal radial space, easy to operate. It is used in the fields of petroleum, chemical, natural gas, power supply construction, boiler and nuclear power. Decelerated by planet transmission, with the awl gear of arc tooth transmission and automatic feed mechanism, the machlne can be divided into two parts which look toroidal cavity construction. So that it can be equipped at any space on the pipeline quickly and steadily. It can be used for cutting and beveling under the installation once.
The machine is suitable for cutting and beveling procession of pressure vessel and steam generator in different type and size, even for treatment of carbon steel, stainless steel and alloys. Cold cutting procession doesn't affect the quality of the pipe material.


PNEUMATIC PIPE CUTTING AND BEVELING MACHINE


This machine adopts pneumatic motor to drive. The air working
pressure is 0.6-2.5MPa, the air consuming flux 1500-2000L/min. There is no spark in the course of working. So it can be used for inflammable and dangerous homework place.



ELECTRIC PIPE BEVELLING MACHINE


This machine adopts the high-performance electrical motor to drive. Voltage: 220V,
frequency: 50Hz, grant current: 6A, activity: 0.52.5KW

INDICADORES DE PRESION DIFERENCIAL

MODELOS:

1) PISTON GAUGE:

- Highly cost effective and rugged, robust, design.
- Most suitable for general purpose applications, usually for liquids where small migration between high and low ports is permisible.
- Uses a piston with teflon cup seal as a sensor to separate high and low pressure in response to pressure differential.
- Recommended where line pressure and differential is high.
- Available with in-line, bottom and back porting.
- Standard materials: Aluminum and SS-316.


2) ROLLING DIAPHRAGM GAUGE:
- Operates on rolling diaphragm as sensor which separates high and low pressure ports.
- Recommended for air and gas application or where zero migration of fluid between high and low ports is important.
- Useful for high line pressure and differential pressure range up to 100 PSID.
- Can also be used for dissimilar fluids as there is no fluid migration between high and low pressure ports.
- Available with in-line, bottom and back porting.
- Standard materials: Aluminum and SS-316.


3) CONVOLUTED DIAPHRAGM GAUGE:
- Operates on convoluted diaphragm as sensor which separates high and low pressure ports.
- Recommended for air and gas application or where zero migration of fluid between high and low ports is important.
- Useful for high line pressure and differential pressure range up to 60 PSID.
- Can also be used for dissimilar fluids as there is no fluid migration between high and low pressure ports.
- Available with in-line, bottom and back porting.
- Standard materials: Aluminum and SS-316.

DETECTORES PORTATILES DE FALLA DE REVESTIMIENTO


Objetos de metal como tuberías de línea, barras reforzadas, tanques de almacenamiento o de acero estructural están normalmente cubiertos con un recubrimiento protector no-conductivo contra la corrosión. Los detectores portátiles son utilizados para inspeccionar estos recubrimientos de hoyos, raspaduras o cualquier otro defecto.

Esto se efectúa tratando de crear un circuito eléctrico pasando un electrodo sobre el recubrimiento no-conductivo.

Cuando se encuentra un defecto una bocina sonará y una luz se encenderá.

Estos Detectores incorporan un nuevo circuito que permite mantener un voltaje seleccionado, sin importar los diferentes diámetros de tuberías, variaciones en los espesores del recubrimiento y desgaste de batería (a menos que la batería este totalmente descargada).


Modelo 780:
- Detector de Bajo Voltaje (1-5kv).
- Designado específicamente para recubrimientos epóxicos de film delgado/fino.
- Apto para casos de humedad en la tubería.
- Batería recargable de 8 horas de duración.

Modelo 785:
- Voltaje: 1 - 15 kv.
- Designado específicamente para recubrimientos con mayor espesor como alquitrán.
- Apto para casos de humedad en la tubería.
- Batería recargable de 8 horas de duración.


Modelo 790:
- Detector de alto voltaje (5-35kv).
- Designado específicamente para recubrimientos tipo cintas, extruidos o alquitrán de hulla y recubrimientos más gruesos de tipo somático.
- Apto para casos de humedad en la tubería.
- Batería recargable de 8 horas de duración.

VEJIGAS DE OBTURACION



Generalidades:
- Su cuerpo central es esférico, de modo tal que al ser infladas tienden a cilindrarse adoptando el formato interno del caño y así obturar el paso del fluido.
- Están provistas de una manguera de caucho y un manómetro, ambos vinculados por sus correspondientes accesorios.


Descripción de partes:
- VEJIGA: Fabricada en caucho sintético s/norma IRAM II3001AA5140 (para el caso de ser utilizados en gas) y 2BG5140 (para el caso de ser utilizados en hidrocarburos).
- MANGUERA: Construida de caucho sintético. En vejigas hasta 4” de tamaño, la manguera de inflado sera de 12x18mm.
Para tamaños mayores la misma es de 13x19mm.
Longitud mínima de manguera requerida: 1,05mts.
- CUBIERTA: de tela poliéster impermeable, resistente a la intemperie, lavable. Son aceptables en algodón. Pueden ser fabricados mediante costuras.
- MANOMETRO: de un diámetro mínimo de cuadrante de 63mm y un rango adecuado a fin de la lectura del valor de inflado.
- LLAVE DE CORTE: Del tipo válvula esférica de ¼” NPT.
- CONEXIONES T Y RACORDS: Conexión de ¼” gas para conexión de manguera de ½”.

REGISTRADORES DE PRESION Y TEMPERATURA

- Registradores de presión y/o temperatura por medio de carta circular.
- Disponibles en una o más variables de presión y/o temperatura.
- Accionamiento: mecánico, a batería o por medio de motor eléctrico.
- Provistos de RELOJES A BATERIA MULTIROTA-CIONALES.
- RELOJES APTOS PARA AREAS CLASIFICADAS CLASE
1, GRUPO C Y D.
- MARCADEL RELOJ: SONCEBOZ.
- ORIGEN DEL RELOJ: SUIZA, CON
CERTIFICADO DE ORIGEN.
- Dimensiones: 8” o 12”.
- Tipos de montaje: pared, caño o pedestal.

LOS REGISTRADORES PIPEPETROL SON CALIBRADOS EN LABORATORIOS ACREDITADOS, MEDIANTE PATRONES CON TRAZABILIDAD A LOS PATRONES DEL INTI.

Características Constructivas:
- Fuelles Receptores:
Construidos en bronce fosforoso o acero inoxidable, que seguran una muy baja histéresis en largos ciclos de vida.Los fuelles son capaces de recibir señales de salida neumática e 3-15 psig o de 6-30 psig.
- Elementos de Presión estática, diferencial: Los elementos de presión estática están constituidos por un tubo de precisión, en forma de helicoide, a fin de alcanzarse una alta precisión y energia mecánica. Son disponibles en rangos hasta 350 bares, construidos en acero inoxidable. El registro de presión diferencial se realiza a través de la instalación de una unidad de presión diferencial, la cual es compatible con los valores máximos de presiónestática y diferencial de presión requeridos.
- Sistema Térmico: Constituidos por un tubo bourdon flexible de acero al carbono de alta precisión, un capilar y un bulbo sensor. Construidos totalmente en acero inoxidable. El bulbo tiene un extremo roscado de ½” NPT para ser instalado en el interior de las termocuplas. El tubo capilar tiene una extensión de 1,5 mts y en los casos que se lo requiera puede estar protegido por una armadura exterior de acero inoxidable.
- Caja: Construida en chapa estampada de acero al carbono, con un revestimiento anticorrosivo y una capa final de pintura horneada de epoxi poliéster. Apta para ser utilizada a la intemperie y adecuada para ser utilizada en el campo. Disponibles tanto para montaje a cañería de 2” o para montaje en panel.
- Gráficos Circulares: Construidos en papel de alta textura y calidad, libre de errores de impresión. Los gráficos con compatibles con los de la línea Taylor y son suministrados tanto en dimensiones de grafica de 8” o 12”.
- Relojes de accionamiento: Pueden ser tanto de accionamiento eléctrico; a baterías intercambiables (aptos a prueba de explosión) o a cuerda mecánica. Son disponibles en una amplia variedad de velocidades de grafico.
- Mecanismos de Registro: Las partes principales del mecanismo de registros (puentes; brazos, articulaciones, etc.) son construidas de acero inoxidable y están diseñadas para una larga vida de operación bajo extremas condiciones de servicio.Los brazos de cada variables permiten una segura y rápida calibración, permitiéndose ajustar el cero y el rango de forma micrometrica.

Especificaciones Técnicas:
- Exactitud:
Elementos Helicoidales: + 1% a fondo de escala
Elementos de fuelles: + 1/2% a fondo de escala.
Sistema térmico: + 1% a fondo de escala.
- Rangos Disponibles:
Elementos de fuelles: 3-15 psi y 6-30 psi
Elementos Helicoidales: Hasta 350 bares.
Rangos de temperatura: -50 ºC hasta 150 ºC.
- Conexiones a proceso:
Presión: ¼” NPT (Hembra)
Temperatura: ½” NPT (Macho)
Presión diferencial: ¼” y ½” NPT.

Principios sobre el uso de polly pigs y scrappers

Los limpiatubos (polly pigs y scrapers) son dispositivos esenciales en la construcción, operación y mantenimiento de cañerías.
Normalmente consisten de un cuerpo cilíndrico de metal con copas o discos de uretano que sellan contra la pared de la cañería.
La fuerza impulsora es generada por la diferencial de presión entre las copas delantera y trasera (en el caso de los scrapers) o entre la nariz y la cola (en el caso de los polly pigs).

Polly Pigs:
Construidos en espuma de uretano, en una única pieza, en distintas densidades y recubrimientos.

Utilizables tanto en la etapa de la construcción de nuevas líneas, así como el trabajo de mantenimiento operativo.
Recomendables para el pasaje inicial en aquellas líneas que nunca fueron limpiadas con estos elementos.
Su diseño permite una gran deformación de la sección (en algunos casos hasta más del 40%) disminuyendo por lo tanto los riesgos de un taponamiento.

Scraper de cuerpo metálico:
Constituidos por un cuerpo central metálico y copas y/ó discos de uretano y/ó cepillos de acero.

Sus elementos permiten ser reemplazados según sus desgastes.
Para aplicaciones específicas, la configuración básica se puede modificar. Por ejemplo, instalando cepillos de alambre o cuchillas de uretano montadas sobre fuelles para limpiar las paredes de cañerías o bien instalando tres o más copas para el desplazamiento de líquidos y condensados.

Otro tipo de limpiatubos, llevan una placa frontal para calibrar el diámetro interno de la cañería con el objeto de detectar la presencia de deformaciones u obstrucciones.

Los criterios de selección más importantes a tener en cuenta son los siguientes:
- Tipo de aplicación.
- Características del fluido (parámetros fisicoquímicos, incluyendo análisis de sedimentos, condensados o fracciones pesadas).
- Condiciones de operación (presión máxima y mínima de trabajo, caudal de bombeo, velocidad del flujo, gradientes de temperatura, operación continua o intermitente, etc.)
- Características de diseño y construcción de la cañería (diámetros nominales, espesores de pared, radios de curvatura, perfil de elevación y caída máximas, tipos y especificaciones de válvulas de bloqueo, tees y salidas laterales, distancia entre trampas de lanzamiento y recepción, etc.

Durante la construcción de líneas transporte se usan limpiatubos para determinar obstrucciones o deformaciones en un tramo recién instalado.
Estos dispositivos de calibración van equipados con una placa frontal metálica cuyo diámetro es igual a 90-95% del diámetro interior de la cañería.
La placa se deforma al chocar contra alguna obstrucción o reducción al diámetro interno.

En casos extremos se corre el peligro de que el limpiatubos quede detenido, lo que puede dificultar su localización. Hay métodos de rastreo; desde cadenas acopladas al cuerpo del limpiatubos para hacer ruido durante el pasaje, hasta emisiones de radio o cápsulas radioactivas.

Estos limpiatubos normalmente desalojan, a su paso, los desechos de la construcción. Pero presentan el inconveniente de no poder determinar la localización exacta de las deformaciones u obstrucciones, salvo que se detengan, además de correr el peligro de dañar la pared de la tubería al impacto con la placa calibradora. Lo cual puede ser grave aún en cañería de alta resistencia y pared delgada (X-52 o mayor) ya que una zona dañada crea alta concentración de esfuerzos que puede ocasionar una falla posterior.

Para el llenado o vaciado de las cañerías durante la fase de prueba hidrostática se pueden utilizar limpiatubos de dos o más copas, o discos, a fin de obtener el mejor sello posible contra las paredes. Así se evita la formación de bolsas de aire atrapadas en los tramos de mayor elevación, cuyo efecto de compresibilidad acumulada puede sobrepasar la capacidad de bombeo calculada, haciéndose necesario purgar el aire antes de completar las pruebas.
Cuando hay que revertir la dirección del agua durante la prueba hidrostática, se pueden usar limpiatubos bidireccionales con dos ó más discos de uretano.

Es importante recordar que la capacidad de sello de los discos es inferior a la de las copas. Uno de los últimos desarrollos tecnológicos es el diseño de limpiatubos con copas de uretano modelo DC. Estas tienen una gran eficiencia de sellado y una resistencia al desgaste muy superior, debido a que el diseño de su arista cuenta con mayor área de contacto y una gran flexibilidad para adaptarse mejor a las deformaciones y a las cañerías sin romper su sello hermético. El elastómero que se utiliza en su construcción es uretano muy flexible y de alta resistencia a la abrasión.

Para la limpieza inicial de las cañerías habitualmente se utilizan limpiatubos con cepillos de acero o cuchillas de uretano.

Durante la fase de operación, los limpiatubos cumplen varias funciones:
1. Llenado inicial. Se lanza un limpiatubos con gran capacidad de sello, al frente de la columna de líquido o gas para evitar la formación de mezclas combustibles con el aire remanente en la cañería. Al frente del limpiatubos es recomendable bombear una columna de gas inerte, como nitrógeno, para minimizar ese potencial problema. Para este trabajo, los mejores modelos de limpiatubos son los que poseen copas diseño DC (a veces se utilizan hasta cuatro copas para mayor seguridad en la operación) ó polly pigs de longitud extendida modelos Ultraseal ó Foam Disc.
2. Desplazamiento de líquidos y condensados. El paso de limpiatubos complementa el uso de los sistemas deshidratadores y separadores en el punto de origen de la tubería.
Las obstrucciones ocasionadas por acumulación de líquidos o condensados disminuyen la eficiencia de operación en líneas de gas multifásicas. Al seleccionar el raspatubos más adecuado para cada trabajo, deben tenerse en cuenta los criterios ya citados, pero puede generalizarse que la máxima eficiencia de desplazamiento se logra con los dispositivos de copa modelo DC. El desgaste más grande en los limpiatubos ocurre en gasoductos ya que la fricción y velocidad de flujo son mayores que en cañerías con líquidos.

La velocidad del limpiatubos queda determinada por la del flujo del gas, salvo las variaciones causadas por el uso de las derivaciones internas o toberas en el cuerpo de éstos. La eficiencia máxima de operación ocurre a velocidades de pasaje de entre 10-20 Km/hr.
3. Limpieza. A fin de eliminar depósitos e incrustaciones de las paredes de una cañería de gas o líquidos, los limpiatubos deben utilizarse de acuerdo con las siguientes consideraciones:
- Para la remoción de herrumbres, escorias o depósitos endurecidos se recomiendan limpiatubos equipados con cepillos de alambre, excepto en cañerías interiormente recubiertas ó cañerías plásticas.
- La remoción de depósitos blandos o pegajosos, por ejemplo, del tipo parafínico, se logra con limpiatubos con cuchillas de uretano.
- En muchos casos, es recomendable abrir la derivación interna o tobera en el cuerpo del limpiatubos para que, al pasar fluido a mayor presión hacia el frente de éste, se originen condiciones de flujo turbulento. Esto ayuda a mantener las partículas desprendidas de las paredes en suspensión y facilitan su desplazamiento.
- Casi siempre hay que alternar corridas con limpiatubos de diferentes configuraciones (cepillos y/ó cuchillas de uretano).
- El pasaje frecuente de limpiatubos ayuda al control de la corrosión interna.
- Es muy importante seguir procedimientos adecuados en las trampas de lanzamiento y recepción, donde ocurren más de 70% de los daños sufridos por los limpiatubos. Tanto en funciones de desplazamiento como de limpieza, la eficacia del pasaje de limpiatubos se evalúa observando el aumento en la eficiencia de transporte y bombeo, caída de presión, volumen / peso de materiales desplazados a la trampa de recepción y control de la corrosión interna.
4. Separación de productos. Para la máxima eficacia de separación de productos diferentes en poliductos, se usa el mismo tipo de limpiatubos que el utilizado en el desplazamiento de líquidos y condensados. A fin de determinar la adecuada utilización del limpiatubos en tareas de separación, se toman en cuenta la exacta llegada al bombear un volumen preestablecido de liquido, el volumen de la interfase y el porcentaje de contaminación en la misma. El diseño de cañerías en las que vayan a usarse limpiatubos debe ajustarse a ciertos requisitos para lograr su correcto pasaje. Las trampas de lanzamiento / recepción deben diseñarse y espaciarse de acuerdo a las necesidades operacionales. Se recomienda que los codos de la tubería tengan un radio mínimo de 1 ½ a 3 R y, de ser posible, se limiten a 7 R. La mayoría de los limpiatubos no pueden negociar codos menores de 1,5 R, en el caso de ser scrapers. En el caso de los polly pigs, éstos pueden pasar en codos de Radio corto para aquellos modelos de configuración standard. Las conexiones laterales con orificios de derivación en exceso de 40% del diámetro nominal de la línea deben llevar barras guía para no dañar los limpiatubos. Asimismo, todos los orificios de 6 pg. ó más hechos con máquinas taladradoras, deben llevar éstas barras guía. Las válvulas de bloqueo de la tubería deben ser de paso total y han de verificar el pasaje del limpiatubos de acuerdo a las dimensiones y configuración interna de las mismas. En las trampas y en tramos de particular importancia, donde sea necesario verificar que el raspatubos haya pasado sin contratiempo, deben instalarse indicadores de paso. Algunos modelos envían una señal eléctrica con objeto de automatizar los procedimientos de lanzamiento / recepción.

POLLY PIGS Y SCRAPPERS

POLLY PIGS

MODELOS:

1) BARE FOAM PIGS:
- Used for drying and sweeping of loose debris, gauging of internal pipe conditions before extensive pigging, sealing behind stuck pig, batching operations, and product removal.
- Available in 2, 5 and 8 pound per cubic foot density.
- Constructed from an open-cell polyurethane foam with a durable polyurethane elastomer coating on base.

2) WIREBRUSH FOAM PIGS:
- Used for cleaning lines with buildup or debris in new construction and routine maintenance.
- Available in 2, 5 and 8 pound per cubic foot density.
- Constructed from an open-cell polyurethane foam with a durable polyurethane elastomer coating in criss-cross pattern, and equipped with wirebrush straps.

3) COATED FOAM PIGS:
- Used for regular wiping and general cleaning.
- Available in 2, 5 and 8 pound per cubic foot density.
- Constructed from an open-cell polyurethane foam with a durable polyurethane elastomer coating in varying patterns.






SCRAPPERS

Desarrollados con un cuerpo central metálico y dos copas de uretano de alta densidad.
Variante: Scrapers con placa calibradora.
Desarrollados con un cuerpo central metálico, dos copas de uretano de alta densidad y un disco calibrador de aluminio.
Los scrapers PIPEPETROL permiten un adecuado pasaje por codos de radio largo.
